Autotransformadores
Autotransformadores
Altere a legenda da imagem!
Altere a legenda da imagem!
Altere a legenda da imagem!
Altere a legenda da imagem!
Características
Potencias de até 1000 kVA;
Tensões especificadas pelo cliente;
Frequência 50 ou 60 Hz;
Classe de isolação 0,6 ou 1,2 kV;
Classe térmica: B (130ºC), F (105ºC) ou H (155ºC);
Resfriamento ar natural(AN);
Ligação em parafusos de latão ou em barras de alumínio;

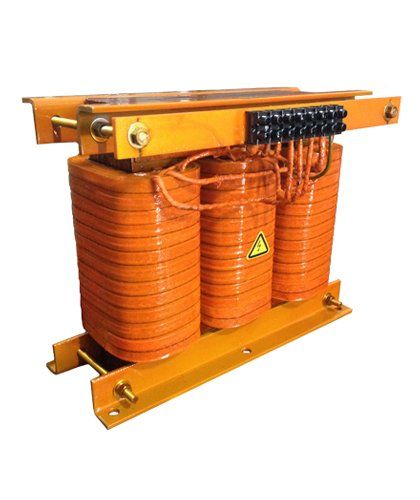

Grau de proteção IP 00;
Normas de fabricação: ABNT 5356/10295;
Normas de ensaios: ABNT 5380;
Acabamento
Bobinas impregnadas em verniz e ferragens com pintura lisa.
Núcleo
O núcleo utilizado em nossos transformadores é de chapa de aço silício de grão orientado com tecnologia de corte Step-lap a densidade do fluxo magnético mantém-se bem baixo do ponto de saturação.

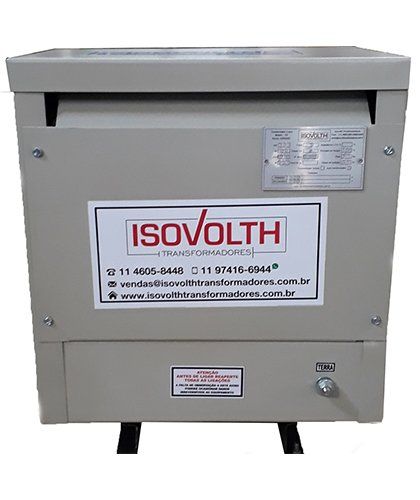

Características
Potencias de até 1000 kVA;Tensões especificadas pelo cliente;
Frequência 50 ou 60 Hz;
Classe de isolação 0,6 ou 1,2 kV;
Classe térmica: B (130ºC), F (155ºC) ou H (180ºC);
Elevação de temperatura: B (80ºC), F (105ºC) ou H (155ºC);
Resfriamento ar natural (AN);
Ligação em parafusos de latão ou em barras de alumínio;

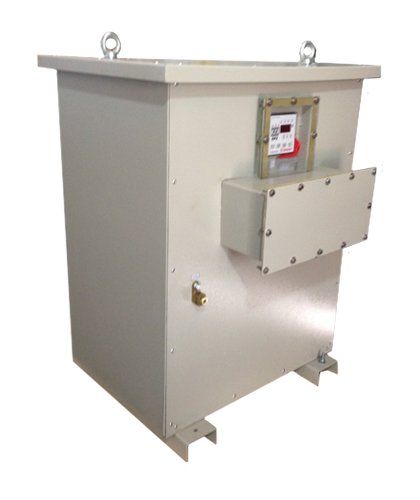

Grau de proteção IP 54 ao 66;
Normas de fabricação: ABNT 5356 / 10295 / IEC 742;
Normas de ensaios: ABNT 5380 / IEC 742;
Acabamento
Pintura eletrostática na cor Munsell / RALL 7032 ou especificada pelo cliente.
Núcleo
O núcleo utilizado em nossos transformadores é de chapa de aço silício de grão orientado com tecnologia de corte Step-lap que
permite ao nosso transformador uma ótima performance com um baixo nível de ruído e baixas perdas advindas dos efeitos da
histerese magnética e das correntes parasitas. Tendo a montagem do núcleo em corte Step-lap a densidade do fluxo magnético
mantém-se bem abaixo do ponto de saturação.
permite ao nosso transformador uma ótima performance com um baixo nível de ruído e baixas perdas advindas dos efeitos da
histerese magnética e das correntes parasitas. Tendo a montagem do núcleo em corte Step-lap a densidade do fluxo magnético
mantém-se bem abaixo do ponto de saturação.
